뉴턴 분광기 - 스펙트럼 기록 카드 작성법



안녕하세요.



왕국 디자이너 입니다.



뉴턴 분광기 실습 교안 마지막에는 스펙트럼 기록 카드가 첨부되어 있습니다.

스펙트럼을 관찰하는데서 그치는것이 아니라 기록까지 할 수 있도록 첨부를 해봤습니다.





기록 카드는 2종류 인데, 하나는 흡수선 기록 카드이고 다른 하나는 선 스펙트럼 기록 카드 입니다.

초, 중학교 교안에는 흡수선 관찰 과정이 없으므로 선 스펙트럼 기록 카드만 들어 있습니다.



<스펙트럼 관찰 기록 카드>

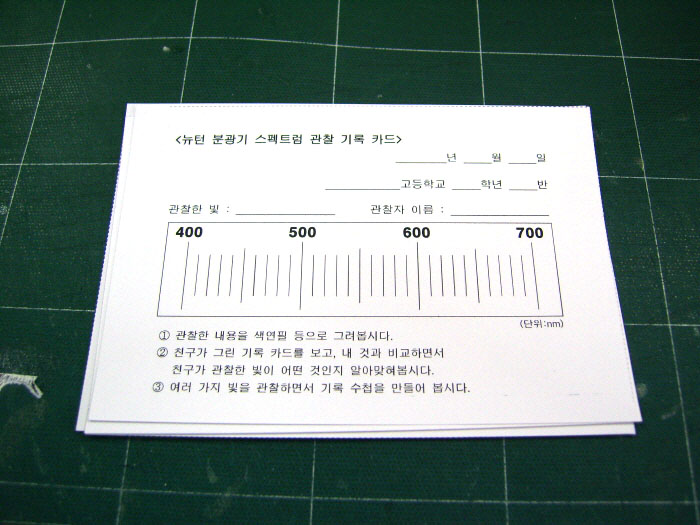

스펙트럼 관찰 기록 카드는 백지 상태로 눈금만 표시되어 있습니다.

여기에 분광기를 통해 관찰한 빛을 그대로 그리면 됩니다.

색연필을 이용하면 시각적으로도 구분하기가 쉬울것 같네요.

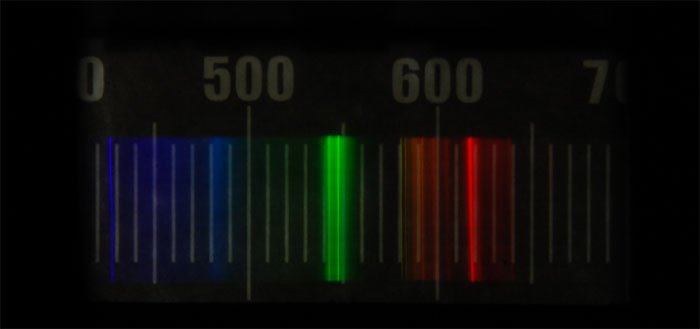

기록할 형광등 스펙트럼 입니다.



형광등 스펙트럼을 관찰한 결과를 예시로 작성해 보았습니다.

슬릿의 두께에 따라 스펙트럼의 두께도 달라지니, 형광펜 등을 이용해서 두꺼운 스펙트럼을 그려보는 것도 재밌을것 같네요.





<흡수 스펙트럼 관찰 기록 카드>

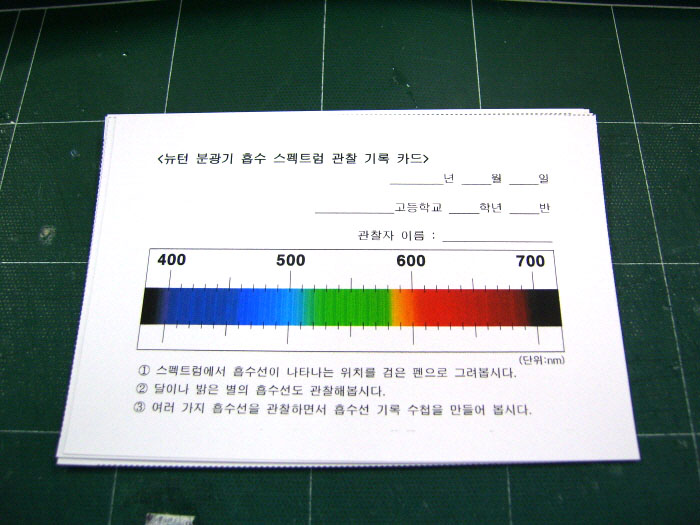

흡수선 기록 카드에는 연속 스펙트럼이 그려져 있습니다.

분광기를 통해 봤을때 검은 선이 보이는 위치를 검은펜으로 표시하면 됩니다.

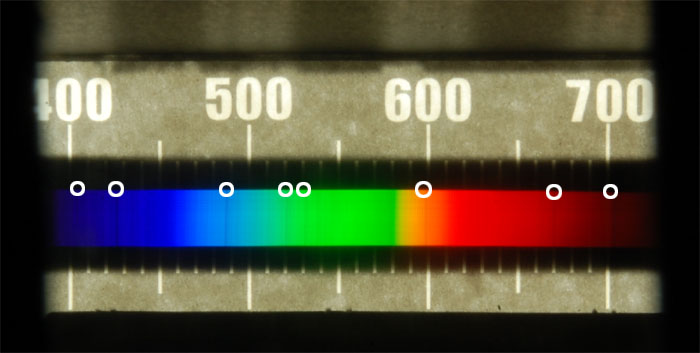

기록할 흡수선 입니다.

흡수선이 나타는 부분에 흰색 동그라미로 표시해봤습니다.

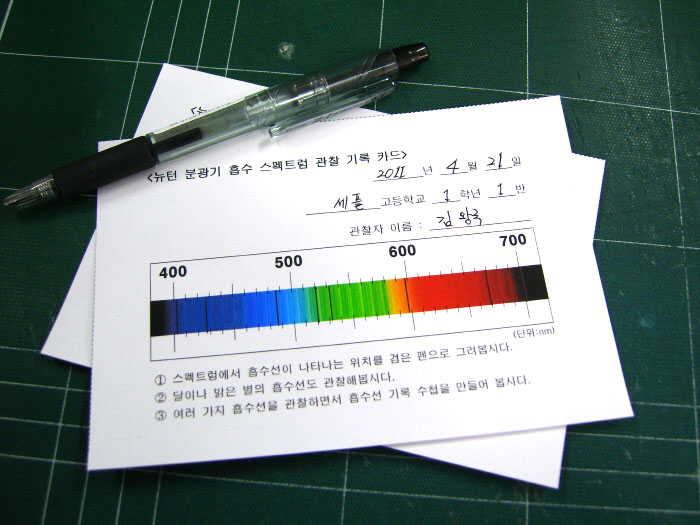

태양 흡수선을 관찰한 결과를 기록했습니다.

8개의 흡수선을 표시해봤습니다.



* * *



양주 백석중학교에서 뉴턴 분광기를 이용해 수업하고 계신 모습을 올려놓으셨네요.

저희 제품이 교육 현장에서 쓰인다니 참으로 뿌듯한 일입니다.

http://cafe.daum.net/ybmsci/jyPU/1



교육 현장에서 제품 사용시 불편한 사항이나 개선점이 있다면 알려주세요!
